1: 2016/09/29(木) 19:48:23.800 ID:QVW64Ckf0NIKU
シガーソケットのヒューズが切れたから交換したいんだが、なんか電線ついてるんだけどこれ何?
元スレ:http://viper.2ch.sc/test/read.cgi/news4vip/1475146103/
1.5: 以下、\(^o^)/でVIPがお送りします 2016/9/(金) 22:22:17 ID:kurumania
2: 2016/09/29(木) 19:48:43.652 ID:HiviPGPYdNIKU
ワロタ

3: 2016/09/29(木) 19:48:44.655 ID:lFVmQZul0NIKU
俺が教えてやろうか?

4: 2016/09/29(木) 19:48:56.443 ID:QVW64Ckf0NIKU
教えてクレメンス

5: 2016/09/29(木) 19:49:12.260 ID:QVW64Ckf0NIKU
なんもわからんねんで

57: 2016/09/29(木) 20:15:01.849 ID:mfi+kRWopNIKU
>>5すまんない。軽い気持ちで付け替えるだけって思ってたから

6: 2016/09/29(木) 19:49:21.633 ID:3AehrTaY0NIKU
それヒューズボックスか?

8: 2016/09/29(木) 19:50:46.297 ID:QVW64Ckf0NIKU
>>6ヒューズボックスだと思う。
運転席の足元んとこ

7: 2016/09/29(木) 19:50:11.078 ID:QVW64Ckf0NIKU
シガーソケットなんかヒューズ交換すりゃええやんみたいなことどっかで見たから、なんや付け替えるだけかいなって思ったら電線ついてるじゃねーか

9: 2016/09/29(木) 19:51:50.551 ID:nc3ASE3v0NIKU
チップみたいなの抜いて新しいの挿せばいいだけだろ馬鹿か

11: 2016/09/29(木) 19:52:25.017 ID:QVW64Ckf0NIKU
>>9そのチップに電線ついてるから困ってんだローがバカか

10: 2016/09/29(木) 19:52:07.949 ID:Lq7Jtkwu0NIKU
写真撮れ

14: 2016/09/29(木) 19:52:42.132 ID:QVW64Ckf0NIKU
>>10すまんしゃぶしゃぶ食ってる

13: 2016/09/29(木) 19:52:35.704 ID:3AehrTaY0NIKU
車の取説で番号見てつまんで取り替えるだけじゃねえの
最新の車とかは知らんけど

17: 2016/09/29(木) 19:53:12.199 ID:QVW64Ckf0NIKU
>>13俺もそう思ってたんだが、ビックリだよ

19: 2016/09/29(木) 19:54:19.783 ID:3AehrTaY0NIKU
ボンネットに別のヒューズボックスあるんじゃね

25: 2016/09/29(木) 19:55:23.909 ID:QVW64Ckf0NIKU
>>19ボンネットにもあるらしいな
そっちにもシガーソケットのがあるとかある?

26: 2016/09/29(木) 19:55:55.385 ID:3AehrTaY0NIKU
>>25
車による 取説見るしかない

20: 2016/09/29(木) 19:54:27.687 ID:ErNLoTRq0NIKU
管ヒューズじゃなくてヒューズボックス内のコの字型のヒューズ?

22: 2016/09/29(木) 19:55:06.747 ID:0jXK9u590NIKU
中古車だろ?
前のオーナーがヒューズから電源取り出してんだよそれ
アクセサリ電源で一番わかりやすいのがシガーソケットのヒューズだからDIYの定番だよ

31: 2016/09/29(木) 19:57:41.499 ID:ryLbVaO60NIKU
ヒューズ電源じゃね?
そのヒューズから他の電装品の電源取ってるのでは?

33: 2016/09/29(木) 19:58:14.192 ID:QVW64Ckf0NIKU
>>31つまりどーゆーことだってばよ?

39: 2016/09/29(木) 20:02:03.522 ID:ryLbVaO60NIKU
>>33
その車中古車?
そうなら前オーナーがETCやドライブレコーダー等の
後付けの電装品の電源をそのヒューズから取ってたって事

40: 2016/09/29(木) 20:03:15.903 ID:QVW64Ckf0NIKU
>>39中古!
確かにETCはついてる!そっちに行ってるのか

34: 2016/09/29(木) 19:58:27.587 ID:ErNLoTRq0NIKU
交換する前にヒューズが飛んだ原因を探したほうがいいぞ

36: 2016/09/29(木) 19:59:24.765 ID:QVW64Ckf0NIKU
>>34古いのと、タコ足みたいなん付けてたからだと思うんだ

41: 2016/09/29(木) 20:03:32.233 ID:QVW64Ckf0NIKU
ETC使ってないから取っても問題ない?

47: 2016/09/29(木) 20:07:14.893 ID:ryLbVaO60NIKU
>>41
本当にそのETCに繋がってるコードなら問題ない
ちなみにそのヒューズが切れた現在キーをACCに回してそのETCは電源入る?


48: 2016/09/29(木) 20:08:03.558 ID:QVW64Ckf0NIKU
>>47 ETC全く使わないから見てなかった。ちょっと見てくる

44: 2016/09/29(木) 20:04:17.006 ID:0jXK9u590NIKU

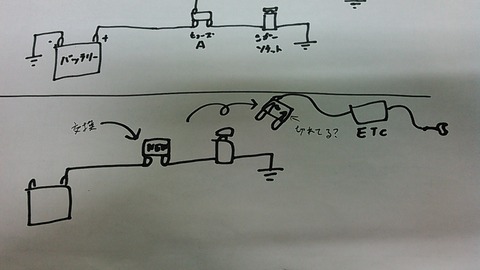

たぶんこんな感じになってるよな
字は汚いけど勘弁してくれ
no title

49: 2016/09/29(木) 20:08:35.790 ID:A1GxFKldpNIKU
先づはそのヒューズから伸びてる配線が何に繋がっているかを調べる必要があるな
考えられるのは後付けETC等だが、その配線付きヒューズを通常のヒューズに交換したら繋がっていた機器は当然動かない
なので市販されている配線付きヒューズを買って来て交換する必要がある

さて、ここで問題なのは「今回ヒューズはナゼ切れたのか?」だ
シガーソケットにスマホ充電機とか使ってて配線がをシートレールに挟んでショートした?
それとも原因不明?
原因不明ならヒューズ替えてもまたすぐに切れるかもよ?

50: 2016/09/29(木) 20:09:14.762 ID:0jXK9u590NIKU

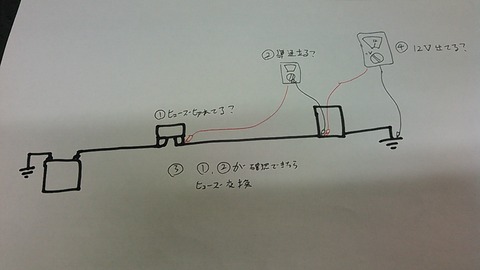

とりあえず確認して欲しいのは
ケーブルのヒューズが本当に切れてるか見て欲しい
もし切れてたらETCが壊れてるかもしれないし(それが原因?)とりあえず新しいヒューズと交換
もしそれでも切れるようなら別の問題があるからテスターで見てかないといけないかも
no title

51: 2016/09/29(木) 20:10:08.979 ID:0jXK9u590NIKU
でも基本的にETCが原因ならヒューズBだけ飛ぶはずだからちょっと見てみないとわからんな

52: 2016/09/29(木) 20:12:11.103 ID:qmqXvKv/MNIKU
切れたって事は直前まで使用できてたんだよね?

54: 2016/09/29(木) 20:13:13.165 ID:mfi+kRWopNIKU
>>52シガーソケットが使えんくなったのに気づいたのは一年前くらい。
使わんしえーやって思ってた

53: 2016/09/29(木) 20:12:22.323 ID:mfi+kRWopNIKU
no title

この赤いのがシガーソケットって書いてあるやつやで

55: 2016/09/29(木) 20:14:27.500 ID:0jXK9u590NIKU
テスターか検電ドライバー持ってたら話は早いんだけどある?

56: 2016/09/29(木) 20:14:28.173 ID:mfi+kRWopNIKU
赤い電線に「電線のついてる方を、バッテリー側になるように挿せコラ」って書いてある

58: 2016/09/29(木) 20:15:44.219 ID:mfi+kRWopNIKU
今見て見たがETCはランプ点くから通電してるのか?

60: 2016/09/29(木) 20:19:58.588 ID:ryLbVaO60NIKU
>>58
じゃあそのヒューズ電源はETCには繋がってないはず
他に何か後付け電装品ある?

63: 2016/09/29(木) 20:21:30.319 ID:QVW64Ckf0NIKU
>>60 見た感じないっぽいけど、、、

62: 2016/09/29(木) 20:20:52.629 ID:A1GxFKldpNIKU
>>58
配線付きヒューズを抜いてみてETCのランプが点灯しなくなるなら配線の先がETCの可能性が高い

64: 2016/09/29(木) 20:22:05.261 ID:QVW64Ckf0NIKU
>>62ヒューズ切れてるっぽいけど、挿してたらランプ点くとかありえるもん?

67: 2016/09/29(木) 20:29:57.523 ID:A1GxFKldpNIKU
>>64
先に上げてくれてる>>44の向きに配線付きヒューズが取り付けられているならACCヒューズが切れてもETCは作動する
逆向きに(配線がアース側)付けてあるならACCヒューズが切れるとETCも作動しなくなる

66: 2016/09/29(木) 20:28:56.904 ID:0jXK9u590NIKU
電気はこんなふうに個別に流れてるからヒューズAが切れててもヒューズBが無事ならETCに電気は流れる
no title


となると問題はやっぱシガーソケット側か

68: 2016/09/29(木) 20:42:25.568 ID:A1GxFKldpNIKU
>>66
うむ、この図は解りやすい
後はキミに任せるよ

69: 2016/09/29(木) 20:43:09.456 ID:qmqXvKv/MNIKU
>>66
このようにAのヒューズが切れてたらそれを付け替えればいい

配線付きのコの字ヒューズは少し割高になるけど

70: 2016/09/29(木) 20:43:53.134 ID:0jXK9u590NIKU
シガーソケットに12Vが来てるかだけでも分かればいいんだけどな
とりあえずヒューズ切れてた場合の対処法だけ書いとく
この通りにやって問題なければ以前にシガーソケットの中で何かショートしたのかもしれない
no title
